本軟件是DS-3000系列用聲學振動分析的轉速跟蹤分析專用軟件。
支持2轉速輸入并可計算轉速進行轉速跟蹤階次分析，同時還可進行合格判定。

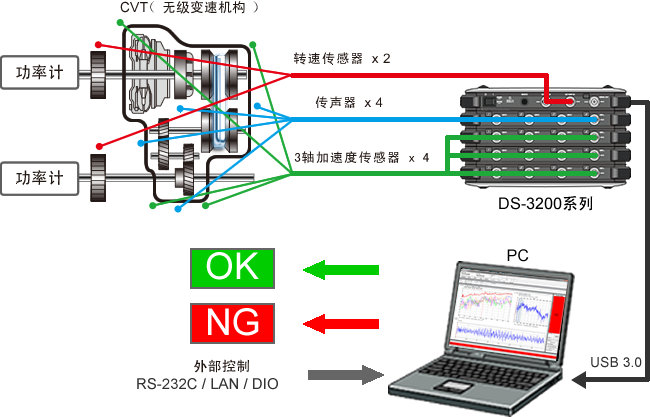

比較適合于進行CVT（無級變速機構）的振動分析，以及汽輪機的并列運行分析等全品檢查。
GN-0170 實時倍頻程分析功能（新選配功能）↓
?1/3倍頻程分析結果進行正常與異常判定
?具有利用以前的正常判定數據的判定線可自動計算出判定基準數據線并進行判定處理功能
GN-1200 噪聲檢測功能（版本升級）
?在自動輸出的csv數據文件內增加3維數據圖數據
GN-0100讀入Orf格式數據與再分析處理功能 /
GN-0110 2次數據處理功能（版本升級）
?在TRC數據文件中增加3維數據圖數據
?3維數據圖數據中可表示階次偏置數據線
（需要GN-0190偏置式轉速跟蹤分析功能）
以及其他新功能與性能改善

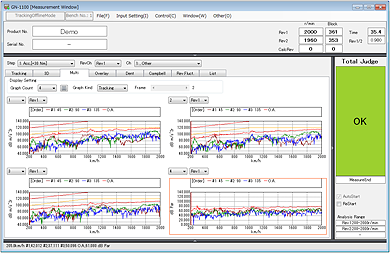

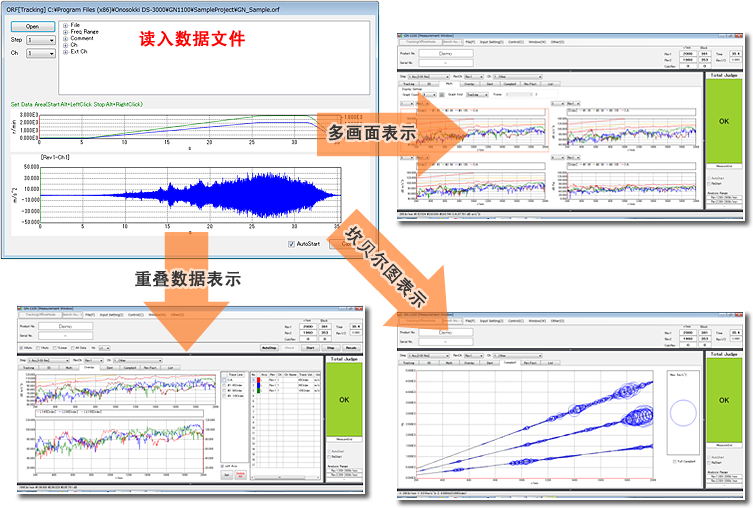

可讀入小野測器的Orf格式數據文件，并進行再分析處理功能與轉速跟蹤分析的多畫面表示，重疊數據表示，坎貝爾圖表示，提供多種豐富的功能便于分析處理功能?？梢荒苛巳坏拇_認被測物的共振以及異常現象，可用于改善被測物的狀態。連接DS-3200系列硬件進行實時轉速跟蹤分析后，通過實時分析時記錄的數據信息，可更改分析參數再次進行分析處理。同時，在脫機模式可通過專用畫面讀入數據，進行任意條件的再次分析。
※ GN-0100僅具有讀入數據再次分析的功能。

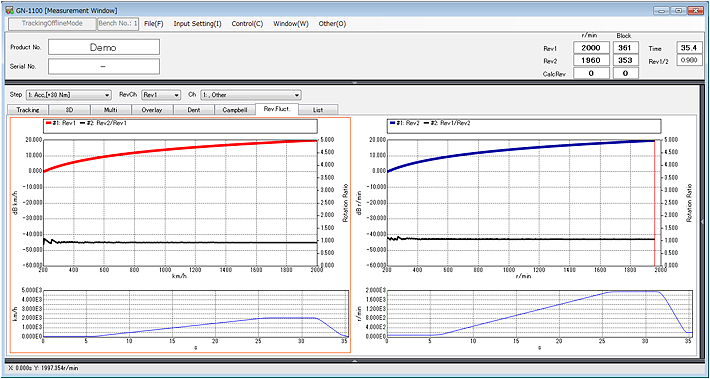

轉速變動分析表示

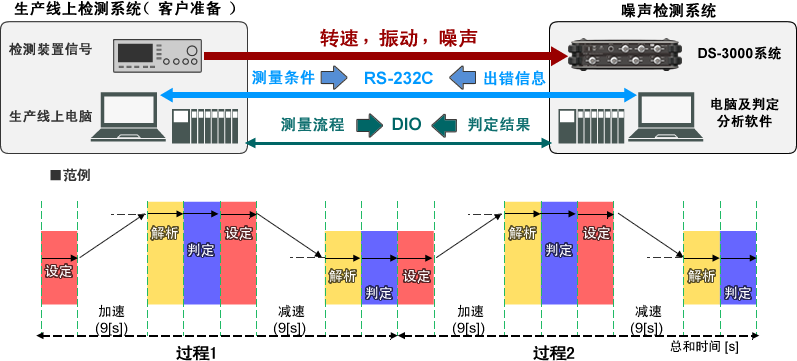

生產線上變速箱或發動機的性能評價裝置與GN-1200連接控制，測量評價的噪聲或振動數據以及合格評價結果可輸出到性能評價裝置。通信方式可對應LAN、RS-232C*、DIO*等形式。

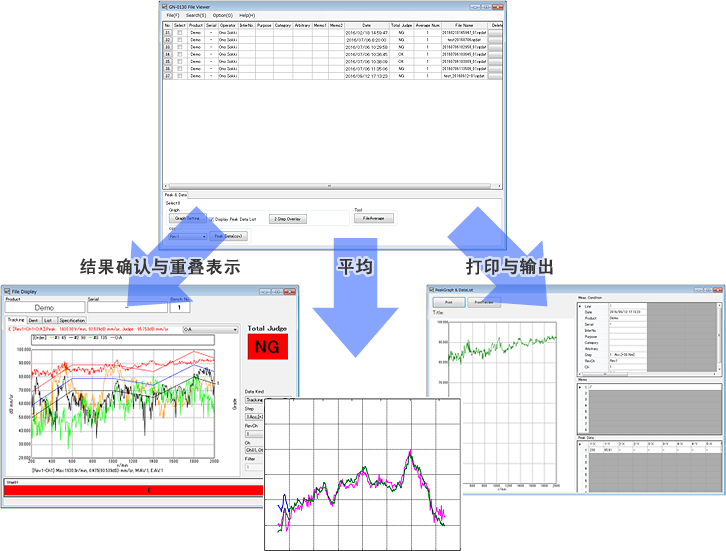

GN-1200軟件具有管理已測量分析得到的大量數據的功能?？赏ㄟ^檢索測量對象得到測量分析數據，以及類似條件的測量分析數據，可使用重疊表示，平均處理等進行數據分析。

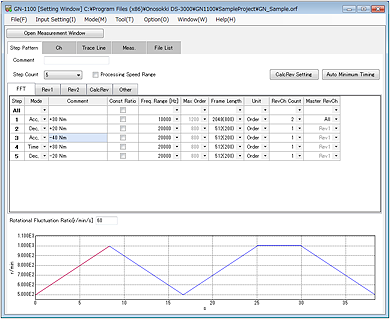

各測量段可根據轉速1或轉速2或計算轉速為基準，同時進行轉速跟蹤分析。

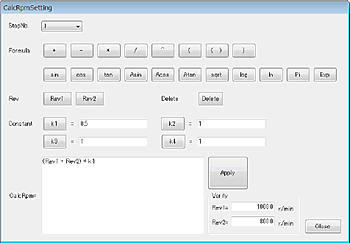

計算轉速可根據轉速1與轉速2，利用四則運算與常用函數等，設定計算式導出計算轉速。通過這個功能，可同時根據輸入軸轉速或輸出軸轉速，以及不便測量的內部轉速為基準進行轉速跟蹤分析。便于對被測對象的狀態進行詳細的分析確認。

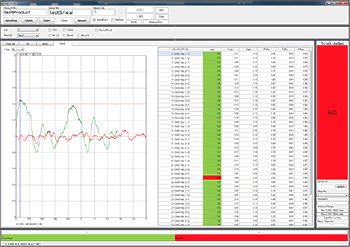

在加速/減速的轉速跟蹤分析時可以進行探傷判定。
1.探傷判定：最大32組
2.轉動軸數：最大6軸
3.基準轉速：轉速1或轉速2
4.轉速比：轉速比或齒輪齒數比

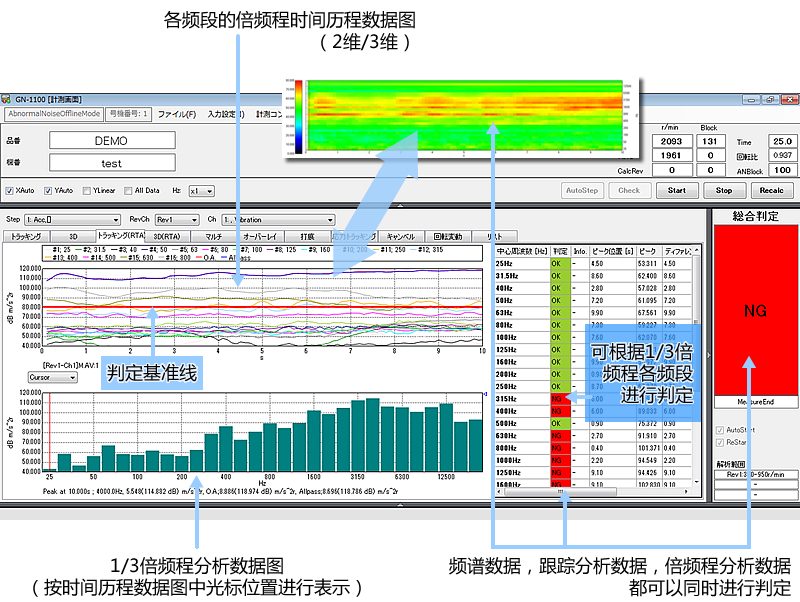

使用1/3倍頻程實時分析功能的產品正常/異常判定功能?；诙ū鹊念l譜分析接近人們的實際聽覺感受定量判定成為可能，可構筑不受檢測人員影響的自動檢測系統。在已有的正常產品特性數據的基礎上，可自動計算導出最佳判定基準數據線，高效地管理判定數據。
對正常的數據進行統計分析后自動生成判定基準線，檢測值超出的被測對象判定為異常
（可手工設定，或利用數據文件讀人進行設定）
適用事例
● 變速箱或減速機的異常檢查
● 電機的異常檢查
● 發動機的異常檢查
● 低頻噪聲分析
● 設備噪聲與振動的測量分析
● 各種聲學產品的聲壓特性測量分析等。

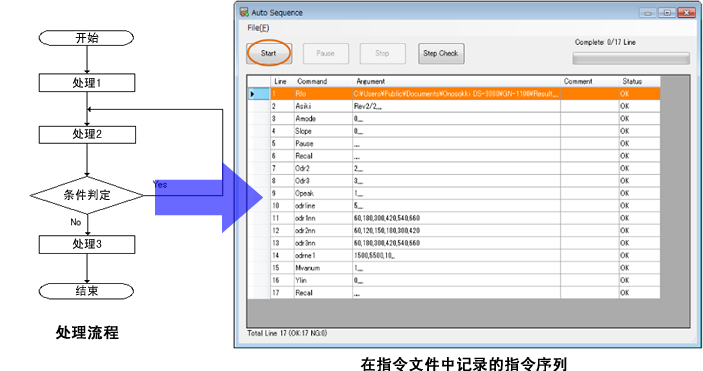

根據設定的指令文件進行自動測量分析（包括GN-0100），用于經常反復進行的測量分析，從設定到結果輸出，自動完成可提高效率并減少人為失誤造成的損失。

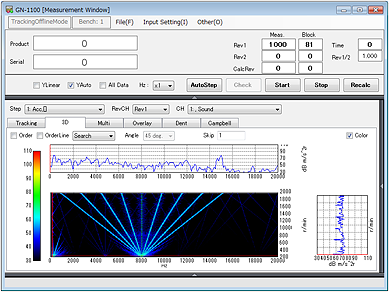

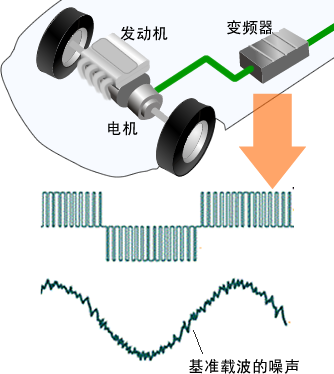

雙擎動力車的電機的驅動和控制時，需要根據變頻器產生的開關信號為基準載波的噪聲信號的跟蹤分析處理，GN-0190偏置式轉速跟蹤分析對應這種分析。

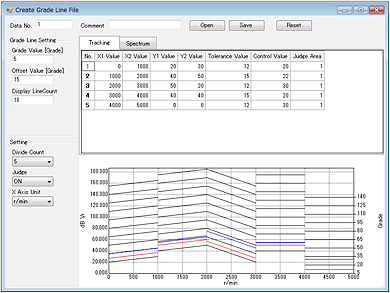

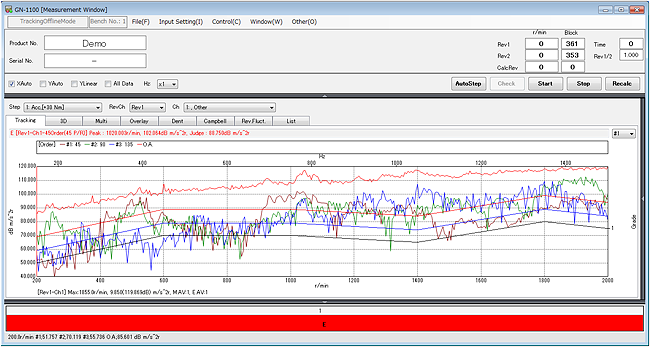

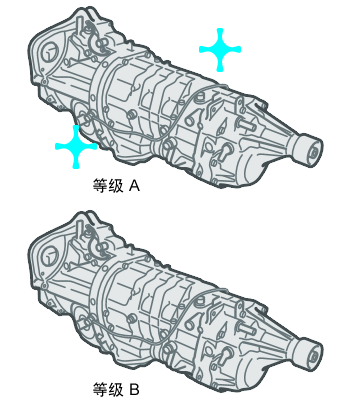

根據不同的測量評價對象的測量值可設定評價比較指標進行比較評價。
為了便于測量數據的管理測量數據以外，其它相關參數也可輸入集中管理。
本產品可用于制造現場的產品等級指標設定與數據管理，通過集中管理的產品評價數據了解產品的品質狀態的分布以及質量的變化。
| 最大通道數 | 32通道 |
|---|---|
| 分析頻率范圍 | 40 kHz （2 ～ 8通道） 20 kHz （10 ～ 16通道） 10 kHz（18 ～ 32通道） |
| 跟蹤分析曲線表示數 | 8分析曲線與總量曲線 |
| 頻譜分析 | 6400線FFT分析 / 合成倍頻程 |
| 最大階次分析數 | 1600次 |
| 基準轉速 | 轉速1/轉速2/根據轉速1與轉速2算出的轉速 |
| 平均 | 指數平均 / 移動平均 |
| 合成計算 | 聲音：最大1通道，振動：最大10通道 |
| 前端處理器 | DS-3200系列（USB3.0 I/F） |
|---|---|
| OS | Microsoft? Windows? 10 Pro、Enterprise、Education（64位版） |
| CPU | Intel CoreTMi7 3 GHz 以上 |
| 顯示器 | 800 X 600 以上 |
| 通信接口 | USB3.0×2接口以上或USB3.0×1 加USB2.0×1接口以上 |
| 光盤驅動器 | 對應DVD-R,CD-R光盤，用于軟件安裝與版本升級。 |
型號 |
名稱 |
說明 |
|---|---|---|
| GN-1200 | 噪聲檢測軟件 | 基本檢測軟件，1轉速對應轉速跟蹤分析功能與測量結果判定 |
| GN-0100 | 讀入Orf格式數據與再分析處理功能 | 讀入Orf格式數據文件并進行再分析處理 |
| GN-0110 | 2次數據處理功能 | 讀入Orf數據文件，進行再分析處理，坎貝爾圖表示，重疊表示（包含GN-0100） |
| GN-0120 | GN連接通信功能 | 通過LAN（TCP/IP）進行通信功能 |
| GN-0130 | 結果數據表示功能 | 檢索結果數據文件，重疊比對表示，數據表 |
| GN-0140 | 2轉速對應轉速跟蹤分析功能 | 2轉速對應轉速跟蹤分析，2轉速對應測量結果同時判定 |
| GN-0150 | 基于計算轉速的轉速跟蹤分析功能 | 基于轉速1與轉速2的計算轉速的轉速跟蹤分析，3轉速對應測量結果同時判定 |
| GN-0160 | 探傷分析功能 | 加速/減速的轉速跟蹤分析測量中進行探傷分析判定 |
| GN-0170 |
實時倍頻程分析功能 | 通過1/3實時倍頻程分析進行正常與異常判定 |
| GN-0180 | 自動測量處理功能 | 根據設定的指令文件進行自動測量分析（包括GN-0100） |
| GN-0190 | 偏置式轉速跟蹤分析 | 偏置式轉速跟蹤分析 |
| GN-0200 | 等級線功能 | 等級線設定，各種相關信息設定，檢索功能，峰值數據輸出 |
※ 關于GN-0120， 沒有記載的通訊功能需要另外商議。
