MI 系列
針對聲音的“測量”擁有強大的產品陣容
MI系列采用背面駐極體方式的聲場型傳聲器
其中，產品種類有：
● 測量用傳聲器
● 傳聲器用前置放大器
● 測量用TEDS傳聲器
x
MI-1271是精密級1/2英寸背極式駐極體型傳聲器。
通過采用鈦振動膜的激光焊接技術，大大提高了其穩定性。而且，它具有寬廣的溫度濕度范圍(-30 °C ～ 80 °C / 0 ～ 90 %RH)和寬頻帶(1 Hz～20 kHz)，
高溫多濕的環境噪聲測量也可以輕松對應。除此之外，超低頻音(20 Hz以下)測量以及汽車?yán)鋯?dòng)測試期間的聲音測量等用途上也有廣泛的應用。
MI-1235是測量頻率范圍 10 Hz ～ 20 kHz的寬頻帶高性能傳聲器，
適合用于環境噪聲，建筑聲學以及電子電器與機械設備的放射噪聲的測量及分析應用。
與MI-3111傳聲器用前置放大器配套使用的精密級傳聲器。
MI-1433是測量頻率范圍 20 Hz ～ 8 kHz，最適合用于環境噪聲測量傳聲器。與MI-3111傳聲器用前置放大器配套使用的普通級低價格測量傳聲器。
MI-1531 對于頻率在20 kHz以上的高頻帶域，1/2英寸傳聲器就不能測量，需要用1/4英寸電容式傳聲器及前置放大器。 傳聲器采用背駐極體方式，與旁通式不同，可不需要傳聲器放大器。而且，傳聲器單體的性能，可能測量到168 dB的高聲壓級。
| 型號 | MI-1271 | MI-1235 | MI-1433 | MI-1531 |
|---|---|---|---|---|
| 偏極電壓 | 0 V | |||
| 靈敏度 | -26 dB±1.5 dB re. 1 V/Pa 50 mV/Pa (1 kHz) |
-29 dB ±3 dB re. 1 V/Pa 36 mV/Pa (1 kHz) |
-48 dB ±3 dB re. 1 V/Pa 4 mV/Pa (250 Hz) |
|
| 頻率范圍 | 1 Hz ～ 20 kHz | 10 Hz ～ 20 kHz | 20 Hz ～ 8 kHz | 10 Hz ～ 100 kHz (無保護柵) 10 Hz ～ 20 kHz (有保護柵) |
| 最大聲壓級 | 135 dB(使用MI-3170 時) | 135 dB (使用MI-3111 時) | 157 dB (使用MI-3140 時) | |
| 本體噪聲 (A加權) |
14.0 dB(代表值) (使用MI-3111 時) |
19.0 dB(代表值) (使用MI-3111 時) |
30 dB(代表值) (使用MI-3140 時) |
|
| 使用溫度范圍 | -30 ～ +80 °C | -10 ～ +50 °C | -30 ～ +60 °C | |
| 使用相對濕度范圍 | 0 ～ 90 %(不結露) | 20 ～ 90 %(不結露) | 0 ～ 90 %(不結露) | |
| 保存溫度范圍 | -40 ～ +70 °C | -20 ～ +60 °C | -30 ～ +80 °C | |
| 保存相對濕度范圍 | 0 ～ 90 %(不結露) | 10 ～ 90 %(不結露) | 0 ～ 90 %(不結露) | |
| 外觀尺寸 | φ13.2 mm × 16.9 mm | φ13.2 mm × 13.7 mm | φ13.2 mm × 13.5 mm | φ6.9 mm × 10.5 mm |
| 重量 | 約 6 g | 約 1.5 g | ||
| 配套前置放大器 | MI-3170 | MI-3111 | MI-3140 | |
MI-3170是1/2英寸駐極體電容傳聲器用前置放大器?？墒褂肅CLD定電流驅動方式驅動，
采用BNC型信號端子，可直接連接支持定電流驅動方式的各種分析儀，放大器，記錄儀等使用。與MI-1271高性能傳聲器配套時，可在較大的溫差范圍(-30 °C～80 °C)的環境下使用。
同時，頻率范圍廣，可包括1 Hz的低頻范圍的低噪聲高性能傳聲器用前置放大器。
MI-3111 是1/2英寸駐極體電容傳聲器用前置放大器?？墒褂肅CLD定電流驅動方式驅動，采用BNC型信號端子。
可以與MI-1235/MI-1433傳聲器配套的通用型傳聲器用前置放大器。
可以與MI-1531傳聲器配套的通用型傳聲器用前置放大器。 傳聲器單體可測到168 dB，與前置放大器MI-3140組合，可測到157 dB。
| 型號 | MI-3170 | MI-3111 | MI-3140 |
|---|---|---|---|
| 尺寸 | 1/2英寸 | 1/4英寸 | |
| 配套傳聲器 | MI-1271/1235/1433 | MI-1235/1433 | MI-1531 |
| 插入損失 | 0.15 dB (1 kHz)(代表值) | 1.0 dB(代表值) | 0.25 dB(代表值) |
| 頻率范圍 | 10 Hz ～ 40 kHz (+0.1 dB，-0.2 dB，1 kHz基準) 1 Hz ～ 40 kHz (+0.1 dB，-1.5 dB，10 Hz基準) |
10 Hz ～ 20 kHz (±1.0 dB，1 kHz基準) 20 Hz ～ 20 kHz (±0.6 dB，1 kHz基準) |
10 Hz ～ 100 kHz(+0.5 dB以下) (配套SR-2210 2通道傳感放大器 上限頻率高達 20 kHz) |
| 本體噪聲(有效值)A加權 | 3.3 μV以下 | 5.0 μV以下 | 2.5 μV以下 (20 Hz ～ 20 kHz) |
| 最大輸出電壓 | ±8 V(峰值)(注1) 換算聲壓級135 dB (靈敏度 50 mV/Pa 傳聲器配套時) |
±5.6 V(峰值)(注1) 換算聲壓級135 dB (靈敏度 35 mV/Pa 傳聲器配套時) |
±8 V (使用DC 24 V電源) |
| 使用溫度范圍 | -30 ～ +80 °C | -10 ～ +50 °C | -30 ～ +60 °C |
| 使用相對濕度范圍 | 0 ～ 90 %(不結露) | 30 ～ 90 %(不結露) | 0 ～ 90 %(不結露) |
| 保存溫度范圍 | -40 ～ +70 °C | -20 ～ +60 °C | -30 ～ +80 °C |
| 保存相對濕度范圍 | 0 ～ 90 %(不結露) | 10 ～ 90 %(不結露) | 0 ～ 95 %(不結露) |
| 電源 | CCLD(定電流驅動) 2 ～ 4.5 mA，DC 18 ～ 26 V |
CCLD(定電流驅動) 0.5 ～ 5 mA，DC 15 ～ 25 V |
CCLD(定電流驅動) 2 ～ 20 mA，DC 18 ～ 25 V |
| 信號接口 | C02(BNC) | 10-32 UNF | |
| 外觀尺寸 | φ12.7 mm × 80.5 mm | φ12.7 mm × 63.5 mm | φ6.35 mm × 44 mm |
| 重量 | 約35 g(不含傳聲器) | 約25 g(不含傳聲器) | 約5.5 g(不含傳聲器) |
| 配套電纜 | MX-1000系列(推薦使用)，MX-2000系列 | MX-2000系列(推薦使用) | NP-0130系列(推薦使用) |
| 附屬品 | 輸入接口保護帽 × 1 固定夾(MI-0301) × 1 使用說明書 × 1 |
輸入接口保護帽 × 1 固定夾(MI-0301) × 1 使用說明書 × 1 |
輸入接口保護帽 × 1 校正用1/2→1/4變換適配器(SC-0313) × 1 使用說明書 × 1 |

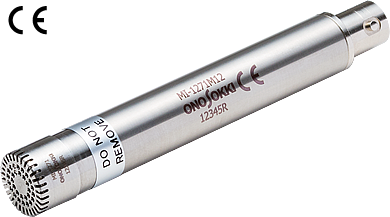

MI-1271M12測量用TEDS對應型傳聲器, 可使用CCLD定電流驅動方式驅動，采用BNC型信號端子。與TEDS對應型測量分析儀器連接配套使用時，傳聲器內保存的傳感器的靈敏度等信息將自動被讀入到測量分析儀器內，可節省校準及標定的操作處理。節省測量準備時間，提高測量的可靠性。
| MI-1271M12 | 規格 | |
|---|---|---|
| 尺寸，響應類型，偏極電壓 | 1/2 英寸，自由聲場型，0 V | |
| 靈敏度 | -26.0 dB ± 1.5 dB re.1 V/Pa(50 mV/Pa) | |
| 頻率范圍 | 1 Hz ～ 20 kHz(±2 dB) | |
| 最大聲壓級(全高頻失真3 %，250 Hz) | 135 dB | |
| 本體噪聲(A加權) | 14.0 dB(代表值) | |
| 靜圧特性(250 Hz) | -0.013 dB/kPa | |
| 溫度特性(250 Hz) | +0.005 dB/K | |
| 濕度特性(250 Hz) | -0.0004 dB/% | |
| 使用溫度范圍 | -30 ～ +80 °C | |
| 使用相對濕度范圍 | 0 ～ 90 % RH(不結露) | |
| 保存溫度范圍 | -40 °C ～ +70 °C | |
| 保存相對濕度范圍 | 0 ～ 90 % RH(不結露) | |
| 電源 | CCLD(定電流驅動) | |
| 驅動電流 | 2 ～ 4.5 mA(定格 4 mA) | |
| 驅動電源電圧 | DC18 V ～ 26 V(定格 24 V) | |
| 信號接口 | C02(BNC) | |
| TEDS** | IEEE 1451.4 : 2004(Template : Microphone with built-in Preamplifier Ver.1.0) | |
| 外觀尺寸 | Φ13.2 X 91.9 mm | |
| 重量 | 約 41 g | |
| 附屬品 | 校準數據表：1 部 使用說明書：1 部 固定夾 MI-0301(固定于3腳架時使用)：1 個 |
|
* 信號電流30 m以下。超過這個長度時不能滿足CE標識。請注意。
* 關于配套使用的分析儀或放大器的TEDS功能對應，請與我們公司聯系確認。

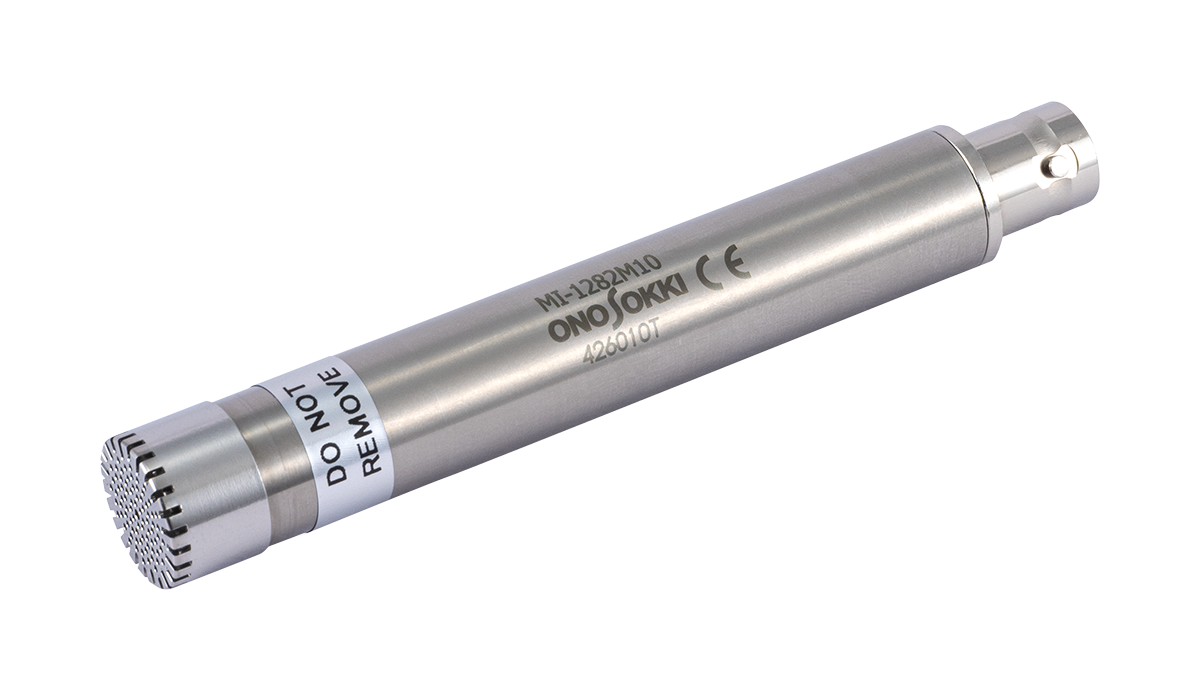

現在，為了給人們帶去更舒適的聲音環境，以家電與信息設備為代表的產品的運行噪聲、還有傳入汽車座艙的電機與逆變器的噪聲等都在變得越來越小。 低噪聲傳聲器可以測量普通傳聲器較難對應的低于 10 dB（A 計權）聲音。傳統的低噪聲傳聲器都需要單獨的放大器供電，但是由于本產品采用了CCLD（恒電流驅動）方式，因此可以直接連接到兼容 CCLD 的分析儀器上。
| MI-1282M10 | 規格 | |
|---|---|---|
| 公稱口徑，響應類型，偏極電壓 | 1/2 英寸，自由聲場型，0 V | |
| 靈敏度 | -6.0 dB ± 2.0 dB re.1V/Pa(500 mV/Pa) | |
| 頻率范圍 | 10 Hz ～ 20 kHz(±3 dB) 10 Hz ～ 16 kHz(±2 dB) |
|
| 最大聲壓級（1 kHz，全高頻失真3 %） |
＞100 dB (10 Hz～5 kHz) ＞80 dB (5 kHz～20 kHz) |
|
| 本體噪聲(A加權) | 4.5 dB(代表值) | |
| 使用溫度范圍 | -10 ～ +60 °C | |
| 使用濕度范圍 | 0 ～ 85 % RH(不結露) | |
| 保存溫度范圍 | -20 ～ +70 °C | |
| 保存濕度范圍 | 0 ～ 85 %RH(不結露) | |
| 電源 | CCLD(恒電流驅動) | |
| 驅動電流 | 4 ～ 20 mA(額定4 mA) | |
| 驅動電源電圧 | DC24 ～ 32 V(額定24 V) | |
| 輸出信號接口 | C02(符合JIS C5412-1995 BNC插口) | |
| 支持的TEDS標準 | IEEE 1451.4 : 2004 (Template : Microphone with built-in Preamplifier Ver.1.0) |
|
| 外形尺寸 | Φ13.2 mm X 91.2 mm | |
| 重量 | 約37 g | |
| 附屬品 | 校準數據表：1 部 使用說明書：1 部 固定夾 MI-0301(固定于3腳架時使用)：1個 包裝箱 :×1 |
|
*標準使用環境： 23 °C、50 % RH、101.3 kPa
*電纜長度要求不超過100m。超出長度時將不符合CE標志。敬請注意。
*關于配套使用的分析儀或放大器的TEDS功能能否對應，請與敝司上海分公司聯系確認。
